CYJ--冲压外圈滚针轴承的外圈是用薄钢板精密冲压成形的,结构空间小,且具有较大负荷容量。适用于安装空间受到限制和壳体孔不宜作为滚道的场合。且压入轴承座孔后不必进一步轴向定位。
主要结构形式:
轴承代号 结构特点

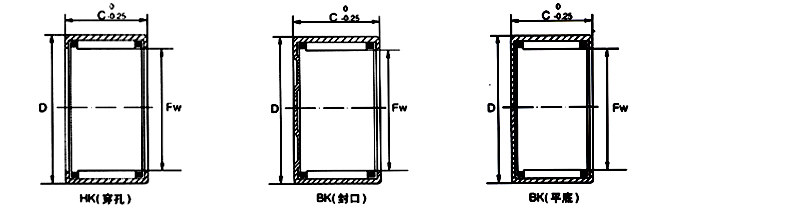

HK 穿孔型 冲压外圈滚针轴承

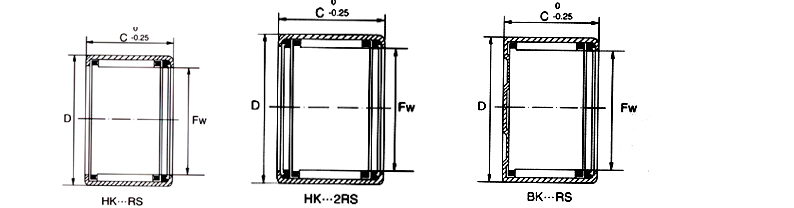

HK...RS 穿孔型 冲压外圈滚针轴承 单面带密封圈
HK...2RS 穿孔型 冲压外圈滚针轴承 双面带密封圈
BK 封口型 冲压外圈滚针轴承
BK...RS 封口型 冲压外圈滚针轴承 一面带密封圈

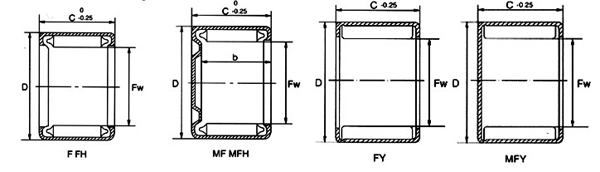

F 穿孔型 冲压外圈满装滚针轴承
FY 穿孔型 冲压外圈满装滚针轴承 (油脂限位)
MF 封口型 冲压外圈满装滚针轴承
MFY 封口型 冲压外圈满装滚针轴承 (油脂限位)

轴径 Shaft Diameter 轴承型号 Bearing Designation 重量 Mass 近似 Approx 外形尺寸 Boundary Dimensions 基本额定负荷 Basic Load Rating 极限转速 Limiting Speed
现行的 Current 原型号 Oreginal Code Fw D C 动 Cr Dynamic 静Cor Static 油润滑 Oil
mm g mm N rpm
4 HK0408TN 37941/4 1.6 4 8 8 1540 1070 40000
BK0408TN 5941/4 1.8 4 8 8 1540 1070 40000
5 HK05*0.85*07     5 8.5 7
HK05*09*08     5 9 8 2200 1790 36000
HK0509 47941/5 2 5 9 9 2200 1790 36000
BK0509 45941/5 2.1 5 9 9 2200 1790 36000
6 HK0607 27941/6 1.8 6 10 7 1600 1400 30000
HK0608 37941/6 2.1 6 10 8 1830 1550 32000
BK0608 35941/6 2.2 6 10 8 1830 1550 32000
HK0609 47941/6 2.2 6 10 9 2650 2400 3000
BK0609 45941/6 2.6 6 10 9 2650 2400 3000
HK0611   2.3 6 10 11 1700 1500 29000
HK06*12*08 3941/6 2.5 6 12 8 2230 2010 33000
7 HK0708     7 11 8 2800 2150 27000
HK0709 47941/9 2.3 7 11 9 2800 2150 27000
BK0709 45941/9 2.9 7 11 9 2800 2150 27000
HK07*12*08   2.2 7 12 8 3300 3220 37000
HK07*12*09   2.4 7 12 9 3400 3150 37000
8 HK0808 37941/8 2.7 8 12 8 2550 2400 21000
BK0808 35941/8 3 8 12 8 2550 2400 21000
HK0810 57941/8 3 8 12 10 3700 3450 21000
BK0810 88941/8 3.4 8 12 10 3700 3450 21000
HK08*14*10 27942/8 5.35 8 14 10 3800 3950 25000
BK08*14*10 25942/8 5.8 8 14 10 3800 3950 25000
HK08*14*12 37942/8 6.6 8 14 12 4100 4320 25000
9 HK0908 37941/9 3 9 13 8 3650 4050 25000
BK0908 35941/9 3.4 9 13 8 3650 4050 25000
HK0910 57941/9 4 9 13 10 4050 4250 25000
BK0910 55941/9 4.3 9 13 10 4050 4250 25000
HK0911   4.1 9 13 11 4300 4700 25000
HK0912 67941/9 4.6 9 13 12 5000 6000 25000
BK0912 65941/9 4.9 9 13 12 5000 6000 25000
HK09*15*10 27942/9 5.6 9 15 10 5300 6300 25000
10 HK10*13*08   3.5 10 13 8 4100 4800 20000
HK1010 57941/10 4.1 10 14 10 3900 4800 19000
BK1010 55941/10 4.3 10 14 10 3900 4800 19000
HK1012 67941/10 4.8 10 14 12 5000 6300 19000
BK1012 65941/10 5 10 14 12 5000 6300 19000
HK1015   6 10 14 15 6700 7800 19000
BK1015   6.2 10 14 15 6700 7800 19000
HK10*15*15 644900 6.5 10 15 15 6800 8800 18000
HK10*16*10   6.5 10 16 10 6800 8800 18000


轴径 Shaft Diameter 轴承型号 Bearing Designation 重量 Mass 近似 Approx 外形尺寸 Boundary Dimensions 基本额定负荷 Basic Load Rating 极限转速 Limiting Speed
现行的 Current 原型号 Oreginal Code Fw D C 动 Cr Dynamic 静Cor Static 油润滑 Oil
mm g mm N rpm
10 BK10*16*10   6.8 10 16 10 6800 8800 18000
HK10*16*12 DB1012 7.5 10 16 12 6800 8800 18000
HK10*16*15 7942/10 11 10 16 15 6800 8800 18000
HK10*16*15   11.5 10 17 15 7200 8000 19000
HK10*16*12   8.5 10 18 12 7200 8000 19000
12 HK1208 37941/12 3.3 12 16 8 7200 8000 19000
HK1210 57941/12 4.6 12 16 10 4150 5800 19000
BK1210 55941/12 5.2 12 16 10 4150 5800 19000
HK1212 67941/12 5.6 12 16 12 3800 5100 15000
BK1212 65941/12 6.2 12 16 12 3800 5100 15000
HK12*17*12 7941/12 7.5 12 17 12 5100 7000 15000
HK12*17*15 7942/12 9.5 12 17 15 5100 7000 15000
HK12*17*18 7943/12 11 12 17 18 5100 700 15000
HK12*18*12 37942/12 9.1 12 18 12 5500 6300 17000
BK12*18*12 35942/12K 10.3 12 18 12 5500 6300 17000
HK12*18*14 67942/12 10.6 12 18 14 6500 6300 15000
HK12*19*12   10 12 19 12 6800 7400 15000
13 HK1311   8.5 13 19 11 6300 6300 14000
HK1312   8.9 13 19 12 6200 7100 17000
BK1312   11.2 13 19 12 6200 7100 17000
13.5 HK13.5*19*12     13.5 19 12     16000
HK13.5*20*12 7941/13.5 10.8 13.5 20 12 6250 7590 16000
14 HK1410 27941/14 8.3 14 20 10 6700 7000 16000
BK1410 35941/14 12.1 14 20 10 6700 7000 16000
HK1412 37941/14 10.5 14 20 12 6800 7500 16000
HK1416 57941/14 13.9 14 20 16 7300 9000 14000
HK1418     14 20       14000
15 HK15*20*12 7941/15 8.4 15 20 12 5800 6000 14000
HK15*20*16 7942/15 11.4 15 20 16 6000 6200 14000
HK15*20*20 7943/15 13.8 15 20 20 6100 6400 14000
HK1512 37941/15 11.1 15 21 12 7000 8400 14000
BK1512 35941/15 12.7 15 21 12 7000 8400 14000
HK1514 47941/15 12.7 15 21 14 8500 10400 13000
HK1515   14.2 15 21 15 9100 11400 13000
BK1515     15 21 15 9800 11400 14000
TA1515     15 22 15   11400
TA1515Z     15 22 15   11400
HK1516 57941/15 15 15 21 16 9800 11400 14000
BK1516 55941/15 16.5 15 21 16 9800 11400 14000
HK1522 SZ-439 20.4 15 21 22 10400 16500 14000
BK1522   22 15 21 22 10400 16500 14000
HK15*22*12 7948/15 12.5 15 22 21 14300 18400 13000
HK15*22*12.5 7948/15K 13.5 15 22 12.5 14300 18400 13000
16 HK16*21*0.6   5.5 16 21 6 4200 5300 12000



轴径 Shaft Diameter 轴承型号 Bearing Designation 重量 Mass 近似 Approx 外形尺寸 Boundary Dimensions 基本额定负荷 Basic Load Rating 极限转速 Limiting Speed
现行的 Current 原型号 Oreginal Code Fw D C 动 Cr Dynamic 静Cor Static 油润滑 Oil
mm g mm N rpm
16 HK16*21*09   7.5 16 21 9 4400 5600 12000
HK1612 37941/16 11.7 16 22 12 7100 9200 14000
BK1612 35941/16 13.8 16 22 12 7100 9200 14000
HK1614 47941/16 14.4 16 22 14 8800 9900 12000
HK1616 57941/16 15.8 16 22 16 10100 14300 14000
BK1616 55941/16 17.6 16 22 16 10100 14300 14000
HK1617 SZ-435 18 16 22 17 12900 17200 12000
HK1622 87941/16 21.7 16 22 22 11100 17400 14000
BK1622 85941/16 23.4 16 22 22 11100 17400 14000
17 HK17*21.5*15 17BTM-15 10 17 21.5 15 6300 8600 11000
HK1712 37941/17 12.2 17 23 12 6900 9300 13000
BK1712 35941/17 14.5 17 23 12 6900 9300 136000
HK1714 7941/17 14 17 23 14 6800 10200 10000
HK1716 57941/17 15.9 17 23 16 8500 10500 10000
HK1718 7942/17 19 17 23 18 9500 10600 10000
HK1722 7943/17 17 17 23 22
HK17*24*15   17 17 24 15 11200 12800 10000
HK17*24*14 37942/17K 17.7 17 25 14 13100 14700 10000
HK17*25*15.5   20 17 25 15.5 9320 10400 10000
HK17*25*18 57942/17K 23.5 17 25 18 9500 10600 11000
18 HK1812 37941/18 13.1 18 24 12 7100 9900 12000
BK1812 35941/18 14.9 18 24 12 7100 9900 12000
HK1816 57941/18 17.5 18 24 16 106500 15300 12000
BK1816 55941/18 19.9 18 24 16 10600 15300 12000
HK18*24*20   18 18 24 20
19 HK19*27*16 TA1916 23 19 27 16 8100 9500 10500
15 HK2010 27941/20 11.8 20 26 10 5900 7200 10000
BK2010 25941/20 14 20 26 10 5900 7200 10000
HK2011   12 20 26 11 7500 9200 9000
HK2012 37941/20 14.1 20 26 12 7600 10100 10000
BK2012 35941/20 16.7 20 26 12 7600 10100 10000
HK2014 47941/20 15.7 20 26 14 9700 18100 9000
HK2016 57941/20 19.3 20 26 16 11700 29100 10000
BK2016 55941/20 22.3 20 26 16 11700 29100 10000
HK2018 67941/20 23.3 20 26 18 7900 12800 9000
HK2020 7942/20 14.1 20 26 20 13700 24000 10000
BK2020 75941/20 27.1 20 26 20 13700 24000 10000
HK2025 7943/20 28 20 26 25 9100 14800 9900
HK2030   34.7 20 26 30 21800 40000 10100
BK2030   37.4 20 26 30 21800 40000 10100
HK20*27*18   78 20 27 18 26000 47200 9900


<, TD width=8% bgColor=#a8c1be> 22
轴径 Shaft Diameter 轴承型号 Bearing Designation 重量 Mass 近似 Approx 外形尺寸 Boundary Dimensions 基本额定负荷 Basic Load Rating 极限转速 Limiting Speed
现行的 Current 原型号 Oreginal Code Fw D C 动 Cr Dynamic 静Cor Static 油润滑 Oil
mm g mm N rpm
20 HK20*27*20   82 20 27 20 26300 47800 9900
HK20*27*30   94 20 27 30 28500 48800 9900
HK20*28*16 47942/20 28.5 20 28 16 29600 49800 9900
HK20*29*18   41 20 29 18 30900 54600 9900
22 HK22*28*7.5TN   8.8 22 28 7.5 5200 7000 10010
HK2210 27941/22 12.3 22 28 10 7200 9500 10010
HK2212 37941/22 15 22 28 12 8100 10400 10010
BK2212 35941/22 18.1 22 28 12 8100 10400 10010
HK2216 57941/22 20.9 22 28 16 11400 18100 10010
BK2216 55941/22 24.3 22 28 16 11400 18100 10010
HK2220 77941/22 26.2 22 28 20 14500 25000 10010
BK2220 75941/22 29.9 22 28 20 14500 25000 10010
HK2230
3, 2<, /D, IV>
28 30 17500 30400 9000
HK22*29*25   37 22 29 25 18100 31500 9000
HK22*29*30   43 22 29 30 19400 33100 9000
HK22*30*14 37942/22 21.9 22 30 14 19800 34000 9000
24 HK24*30*7.5TN   10.6 24 30 7.5 5800 7200
25 HK2512 27941/25 20 25 32 12 10000 14200 9000
BK2512 25941/25 23.2 25 32 12 10000 14200 9000
HK2514 37941/25 21.9 25 32 14 13600 18700 9000
HK2516 7941/25 27.3 25 32 16 13600 20000 9000
BK2516 7941/25 31 25 32 16 13600 50000 9000
HK2518 57941/25 28.2 25 32 18 17500 25800 9000
HK2520 67941/25 34.1 25 32 20 17900 30000 9000
BK2520 65941/25 38.7 25 32 20 17900 30000 9000
HK2525 7942/25 40 25 32 25 22200 36700 9000
HK2526   44.8 25 32 26 22500 42000 9000
BK2526   49 25 32 26 22500 42000 9000
HK2538 87941/25 64.7 25 32 38 30000 58000 9000
BK2538 85941/25 69 25 32 38 30000 58000 9000
HK25*33*10   17 25 33 10 34800 69600 9000
HK25*33*15   27.4 25 33 15 35700 70000 9000
HK25*35*20 57942/25 44.9 25 35 20 36100 78650 8700
28 HK2816 47941/28 30.1 28 35 16 15400 22500 8700
BK2816 45941/28 34.1 28 35 16 15400 22500 8700
HK2818 57941/28 31.7 28 35 18 18500 29300 8700
HK2820 67941/28 37.6 28 35 20 18900 32000 8700
BK2820 65941/28 43 28 35 20 18900 32000 8700
30 HK3012 27941/30 24 30 37 12 10100 16200 8100



轴径 Shaft Diameter 轴承型号 Bearing Designation 重量 Mass 近似 Approx 外形尺寸 Boundary Dimensions 基本额定负荷 Basic Load Rating 极限转速 Limiting Speed
现行的 Current 原型号 Oreginal Code Fw D C 动 Cr Dynamic 静Cor Static 油润滑 Oil
mm g mm N rpm
30 BK3012 25941/30 27.9 30 37 12 10100 16200 8100
HK3016 47941/30 32 30 37 16 15200 27000 8100
BK3016 45941/30 37.1 30 37 16 15200 27000 8100
HK3018 57941/30 33.6 30 37 18 19200 31500 8100
HK3020 67941/30 40.1 30 37 20 19700 33500 8100
BK3020 65941/30 46.5 30 37 20 19700 33500 8100
HK3026   52.9 30 37 26 24000 50000 8100
BK3026   59.4 30 37 26 24000 50000 8100
HK3038   76.1 30 37 38 32500 74000 8100
BK3038   82.5 30 37 38 32500 74000 8100
HK30*38*12 27941/30K 28 30 38 12 38100 80000 8100
HK30*38*16 7941/30 32.7 30 38 16 39000 82000 8100
HK30*38*24 7942/30 49 30 38 24 39910 88800 8100
HK30*38*32 7943/30 69 30 38 32 38890 88700 8100
32 HK32*38*11   17 32 38 11 19700 43200 7800
HK3224 77941/32 50.7 32 38 24 15500 52000 7300
HK3232 97941/32 66.4 32 39 32 22600 54300 7100
HK32*19*16     32 19 16
HK32*40*32 7943/32 72.7 32 39 32 27990 59890 7100
HK32*41*16     32 41 16
35 HK3512 27941/35 27.7 35 40 12 12100 19300 7100
BK3512 25941/35 32.9 35 42 12 12100 19300 7100
HK3516 47941/35 36.9 35 42 16 15700 27500 7100
BK3516   43.8 35 42 16 45700 27500 7100
HK3520   46.1 35 42 20 20800 41000 7100
BK3520 65941/35 54.8 35 42 20 20800 41000 7100
HK35*43*16 7941/35 37 35 42 16 24200 47100 7100
HK35*43*25 7942/35 60.5 35 43 25 24440 48200 6200
HK35*43*32 7943/35 80 35 43 32 24870 48880 6200
HK35*45*12   31 35 45 12 24870 48880 6200
36 HK36*42*12   23 36 42 12 15000 21000 6200
38 HK38*48*30   102 38 48 30 16100 24100 6000
40 HK4012 27941/40 31.1 40 47 12 14000 24300 6300
BK4012 25941/40 38.2 40 47 12 14000 24300 6300
HK4016 47941/40 41.4 40 47 16 20000 38500 6300
BK4016 45941/40 51 40 47 16 20000 38500 6300
HK4020 67941/40 51.8 40 47 20 25500 52000 6300
BK4020 65941/40 62 40 47 20 25500 52000 6300
HK40*50*32 7942/40 114.3 40 50 32 23000 42000 6000
HK40*50*38 7943/40 130.8 40 50 38 24100 43000 6000
45 HK4512 27941/45 34.8 45 52 12 12900 22500 5800
轴径 Shaft Diameter 轴承型号 Bearing Designation 重量 Mass 近似 Approx 外形尺寸 Boundary Dimensions 基本额定负荷 Basic Load Rating 极限转速 Limiting Speed
现行的 Current 原型号 Oreginal Code Fw D C 动 Cr Dynamic 静Cor Static 油润滑 Oil
mm g mm N rpm
45 BK4512 25941/45 45 45 52 12 12900 22500 5800
HK4516 47941/45 46.2 45 52 16 19300 3800 5800
BK4516 45941/45 56 45 52 16 19300 38000 5800
HK4520 67941/45 56 45 52 20 22000 51000 5800
BK4520 65941/45 72 45 52 20 22000 51000 5800
HK45*55*38 7943/45 135 45 52 38 27600 61000 5300
50 HK50*57*16   51.2 50 57 16 15200 32500 5300
HK5012 27941/50 44.2 50 58 12 23600 57200 5300
HK5020 57941/50 72 50 58 20 28000 60000 5300
BK5020 55941/50 87.3 50 58 20 28000 60000 5300
HK5025 7943/50 90.1 50 58 25 34500 80000 5300
BK5025 5943/50 109 50 58 25 34500 80000 5300
HK50*60*38   140 50 60 38 27770 63100 4600
55 HK5520 57941/255 78 55 63 20 29500 59900 4600
BK5520 55941/55 93.8 55 63 20 29500 59900 4600
HK5525 77941/55 109 55 63 25 33200 69980 4600
HK5528 87941/55 111 55 63 28 39090 98000 4600
BK5528 85941/55 132 55 63 28 39090 98000 4600
60 HK6012   19.2 60 68 12 12400 29000 4100
BK6012   77 60 68 12 12400 29000 4100
HK6020 57941/60 86 60 68 20 30500 72000 4100
HK6020 55941/60 105 60 68 20 30500 72000 4100
HK6032 87941/60 136 60 68 32 50000 131000 4100
BK6032 85941/60 164 60 68 32 50000 131000 4100
英制系列
7.94 BA55   3.4 7.94 12.7 7.92 1917 1703 38400
9.52 M-681   4.3 9.52 14.29 12.7 4581 5515 29900
BHA68   5 9.52 15.88 12.7 6004 6093 30000
12.7 BA87   6.6 12.7 17.46 11.13 1976 2500 18000
15.88 SCE108   12 15.88 22.22 12.7 8559 12060 18000
SCH1012   20 15.88 22.22 19.05 10800 13440 18000
SCE1012   20 15.88 22.22 19.05 10800 13440 18000
19.05 BA1210   16 19.05 25.4 15.88 11386 16413 16000
BA1212   21 19.05 25.4 19.05 14144 21706 16000
SCE1212   21 19.05 25.4 19.05 14144 21706 16000
SCE1214PP   23 19.05 25.4 22.22 16140 23800 16000
55000*22   36 19.05 30.17 47.6 18000 25000 16000
22.22 BA1816   29 22022 34.92 25.4 20700 34500 13000
25.4 SCE1616PP   44 25.4 31.75 25.4 22729 43501 11000



轴径 Shaft Diameter 轴承型号 Bearing Designation 重量 Mass 近似 Approx 外形尺寸 Boundary Dimensions 基本额定负荷 Basic Load Rating 极限转速 Limiting Speed
现行的 Current Fw D C 动 Cr Dynamic 静Cor Static 油润滑 Oil
mm g mm N rpm
8 HK0810 RS 2.9 8 12 10 2250 2100 19000
HK0812 2RS 3.5 8 12 12 2250 2100 19000
9 HK09*13*12 RS 4 9 13 12 3800 4300 19000
10 HK1012 RS 4.2 10 14 12 4100 5000 19000
HK1014 RS 5.2 10 14 14 4100 5000 15000
12 HK1214 RS 10.7 12 18 14 6100 7000 15000
HK1216 RS 11.5 12 18 16 6100 7000 12000
13 HK13*19*12 RS 8.9 13 19 12 6800 7580 12000
14 HK1414 RS 12 14 20 14 6100 7500 13000
HK1416 RS 14 14 20 16 6100 7500 11000
BK1414 RS 14.1 14 20 14 6100 7500 11000
15 HK1514 RS 12.6 15 21 14 6800 8800 11000
HK1516 RS 14.3 15 21 16 6800 8800 10000
BK1514 RS 14.4 15 21 14 6800 8800 10000
HK1518 RS 16 15 21 18 9500 11400 10000
HK1520 RS 18 15 21 20 9500 11400 10000
16 HK1614 RS 15.1 16 22 14 7200 9200 10000
HK1616 RS 15.1 16 22 16 7200 9200 10000
BK1614 RS 15.3 16 22 14 7200 9200 10000
HK1620 RS 16.8 16 22 20 9900 12300 10000
HK1625 RS   16 22 25 9900 12300 10000
17 HK17*25*14RS 17.7 17 25 14 8000 9800 10000
HK17*25*115.5RS 20 17 25 15.5 9320 10400 13000
HK17*25*18 RS 23.5 17 25 18 10500 12600 13000
HK17*25*20 RS 26.2 17 25 20 11600 13200 13000
18 HK1814 RS 15.1 18 24 14 7800 9900 13000
HK1816 2RS 17 18 24 16 7800 9900 9200
20 HK2012 RS 11.7 20 26 12 9500 11900 9200
HK2016 2RS 18.8 20 26 16 8000 10100 9000
HK2018 RS 21.4 20 26 18 12700 20100 8200
HK2020 2RS 23.5 20 26 20 12700 20100 7800
BK2018 RS 24.4 20 26 18 12700 20100 7800
HK20*29*18RS 28.8 20 29 18 8700 9980 7800
22 HK2212 RS 14 22 28 12 8310 10000 9000
HK2214 RS 18.3 22 28 14 9000 12400 7800
HK22162 RS 20.3 22 218 16 9000 12400 7800
HK2218 RS 23.5 22 28 18 10400 20100 7800
HK2220 2RS 25.5 22 28 20 10400 20100 7800
25 HK2516 2RS 27.3 25 32 16 9800 13200 6900
HK2518 RS 31 25 32 18 13600 20000 6900



,
轴径 Shaft Diameter 轴承型号 Bearing Designation 重量 Mass 近似 Approx 外形尺寸 Boundary Dimensions 基本额定负荷 Basic Load Rating 极限转速 Limiting Speed
现行的 Current Fw D C 动 Cr Dynamic 静Cor Static 油润滑 Oil
mm g mm N rpm
25 HK2520 2RS 33.1 25 32 20 13600 20000 6900
BK2518 RS 35.3 25 32 18 13600 20000 6900
HK2524 2RS 39.7 25 32 24 17900 30000 6900
HK2530 2RS 47.3 2528 32 30 24500 43000 6900
28 HK2820 2RS 36.9 30 35 20 11400 22500 5300
30 HK3016 2RS 28.5 30 37 16 10100 16200 5300
HK3018 RS 36.6 30 37 18 16200 26000 5300
HK30202RS 39.1 30 37 20 16200 26000 5300
HK3024 2RS 49.7 30 37 24 21000 38500 5300
35 HK3516 2RS 36.4 35 42 16 10100 20300 4900
HK3518 RS 37.4 35 42 18 16700 30500 4900
HK3520 2RS 41.1 35 42 20 16700 30500 4900
40 HK4016 2RS 41.2 40 47 16 11000 21300 4200
HK4018 RS 47.3 40 47 18 19000 30500 4200
HK4020 2RS 50.2 40 47 20 19000 30500 4200
45 HK4518 RS 54.2 45 52 18 20300 4100, 0
3800
HK4520 2RS 57.4 45 52 20 20300 41000 3800
50 HK5022 RS 77.2 50 58 24 30000 61000 3200
HK5024 2RS 84 50 58 24 30000 61000 3200

轴径 Shaft Diameter 轴承型号 Bearing Designation 重量 Mass 近似 Approx 外形尺寸 Boundary Dimensions 基本额定负荷 Basic Load Rating 极限转速 Limiting Speed
现行的 Current 原型号 Oreginal Code Fw D C 动 Cr Dynamic 静Cor Static 油润滑 Oil
mm g mm N rpm
6 F-0608 30941/6 2.5 6 10 8 3080 5800 12000
6.35 F-6.35*11.11*11.13 B-47 3.2 6.35 11.11 11.13 3500 6050 12000
MF6.35*11.11*11.13 M-471 4.1 6.35 11.11 11.13 3500 6050 12000
8 F-0810 50941/8 3.7 8 12 10 4050 7150 13000
FH-0810 941/8 7 8 14 10 5200 7150 7400
FH-0812 942/8 9 8 14 12 4550 7150 7400
9 F-0910 50941/9 4 9 13 10 4900 8050 12000
FH0910 941/9 6 9 15 10 8000 11500 7100
FH9*15*13 942/9 8 9 15 13 8560 12800 7100
9.52 F-9.52*14.29*12.7 B=68 7.5 9.25 14.29 12.7 9000 13300 7100
10 F-1010 50941/10 4.2 10 14 10 5700 9350 11000
FH-1010 941/10 6.5 10 16 10 6350 10800 11000
F10*16*15 942/10 12 10 16 15 6890 11500 7100
  943/10   10 16 17 6500 11000 7000
12 F-1212 60941/12 6 12 16 12 6380 10900 7100
F12*17*12 941/12 8 12 17 12 8400 11900 7100
F12*17*15 942/12 10.5 12 17 15 9000 12500 7100
F12*17*18 943/12 13 12 17 18 9800 13500 7100
15 F15*20*12 941/15 10 15 20 12 8400 11900 7100
F15*20*16 942/15 13.6 15 20 16 9500 12800 7100
F15*20*20 943/15 17.2 15 20 20 10500 16000 7100
FY15*20*20 Y152020 20 15 20 20 10500 16000 7100
F-1512 30941/15 12 15 21 12 9700 15900 8100
16 F-1616 50941/16 17 16 22 16 14100 25900 7700
17 F-1712 30941/17 13 17 23 12 10600 21600 7300
F-1714 941/17 15 17 23 14 12500 22500 7300
F-1718 942/17 21 17 23 18 13800 24800 7300
  943/17   17 23 22 13500 24000 7100
18 F1816 50941/18 18 18 24 16 15000 29100 6900
20 F-2014 941/20 17 20 26 14 15800 40500 6900
F-2020 942/20 26 20 26 20 18800 42500 6900
F20*26*25 943/20 33 20 26 25 20500 35500 6300
25 F-2516 941/25 28 25 32 16 18700 37900 5100
F-2522 942/25 40 25 32 22 11000 16500 5100
F25*32*25 943/25 43 25 32 25 11500 18500 5100
F25*33*08 Y253308 16.7 25 33 8 12200 16800 4300
28 F-2820 60941/28 118 28 35 20 25700 58300 4600
30 F-3020 60941/30 42 30 37 20 26800 62500 4300



轴径 Shaft Diameter 轴承型号 Bearing Designation 重量 Mass 近似 Approx 外形尺寸 Boundary Dimensions 基本额定负荷 Basic Load Rating 极限转速 Limiting Speed
现行的 Current 原型号 Oreginal Code Fw D C 动 Cr Dynamic 静Cor Static 油润滑 Oil
mm g mm N rpm
30 MF-3020 65941/30 48 30 37 20 26800 62500 4300
F30*38*16 941/30 37.5 30 38 16 25500 57500 4600
F30*38*24 942/30 37.5 30 38 24 28800 64500 4300
F30*38*32 943/30 81.5 30 38 32 34500 78900 4300
32   943/32   32
F-3216 40941/32 35 32 39 16 25800 61500 4300
35 F-3520 65941/35 49 35 42 20 24000 69100 3700
F35*43*16 941/35 41 35 43 16 23500 68000 3700
F35*43*25 942/35 72 35 43 25 38700 86200 3200
F35*43*32 943/35 90 35 43 32 40500 97800 3200
40 F-4020 65941/40 56 40 47 20 30300 82600 3300
FH4032 942/40 88 40 50 32 42500 108000 2600
MFH-4032 86942/40 95 40 50 32 42500 108000 2600
FH40*50*38 943/40 105 40 50 38 44800 118500 2600
45 F-4520   62 45 52 20 30400 90100 2900
FH45*55*38 943/45 140 45 55 38 45800 12800 2900
50 F-5020 50941/50 78 50 58 20 35800 98000 2600
FH50*60*38 943/50 145 50 60 38 50500 145800 2600
60 F60*68*40 943/60 185 60 68 40 50200 145800 2600



轴径 Shaft Diamet-er 离合器型号 外形尺寸 Boundary Dimensions 倒角 重量 转动力矩 极限转速 Limiting Speed
现行的

Current
原型号
Original Code
Fw D C 脂润滑 Grease 油润滑 Oil
mm mm   g   rpm
4 HF0409 HF-4060 4 8 6 0.3 1 0.34 34000 14000
6 HF0612 HF-0612 6 10 12 0.3 3 1.76 23000 13000
8 HF0812   8 12 12 0.3 3.5 3.15 17000 11000
HFL0822   8 12 22 0.3 6.3 3.15 17000 12000
10 HF1012   10 14 12 0.3 4 5.3 14000 11000
12 HF1216 HF1216 12 18 16 0.3 10.5 12.2 10000 7000
HFL1216   12 18 26 0.3 18 12.2 10000 7000
14 HF1416   14 20 16 0.3 13 17.3 9500 8000
HFL1426 14 20 26 0.3 20.3 17.3 9500 8000
16 HF1616 16 22 16 0.3 14 20.5 8500 7500
HFL1624   16 22 24 0.3 19 20.5 8500 7500
HFL1624.5   16 22 24.5 0.3 20 20.5 8500 7500
HFL1626   16 22 26 0.3 22 20.5 8500 7500
18 HF1816   18 24 16   15.5 24.1 7500 7500
HFL1826   18 24 26   24.4 24.1 7500 7500
20 HF2016   20 26 16   17 28.5 7000 6500
HFL2016   20 26 26   27 28.5 7000 6500
25 HF2520   25 32 20   30.9 66 5500 5500
HFL2530   25 32 30   44 66 5500 5500
30 HF3020   30 37 20   36 90 4500 4500
HFL3030   30 37 30   51 90 4500 4500
35 HF3520   35 42 20   40 121 3900 3900
HF3530   35 42 30   58 121 3900 3900

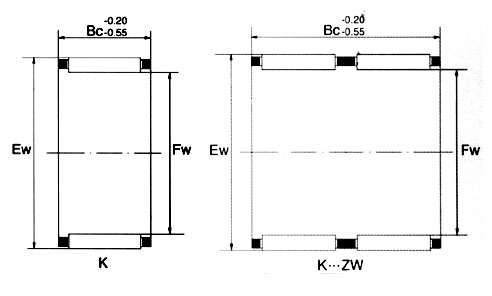

轴径 Shaft Diameter 轴承型号 Bearing Designation 重量 Mass 近似 Approx 外形尺寸 Boundary Dimensions 基本额定负荷 Basic Load Rating 极限转速 Limiting Speed
现行的 Current 原型号 Oreginal Code Fw Ew Bc 动 Cr Dynamic 静Cor Static 油润滑 Oil
mm g mm N rpm
5 K5*8*8 TN 29241/5 0.7 5 8 8 2300 1880 37000
K5*8*10 TN 39241/5 0.9 5 8 10 2800 2450 37000
6 K6*9*8 TN 29241/6 0.8 6 9 8 25600 2240 35000
K6*9*10 TN 39241/6 1 6 9 10 3300 3100 35000
K6*10*13 TN 49241/6 1.3 6 10 13 3500 1800 33000
7 K7*10*8 TN 29241/7 0.9 7 10 8 2750 2550 32000
K7*10*10 TN 39241/7 1.1 7 10 10 3350 3400 32000
8 K8*11*8 TN 29241/8 1.1 8 11 8 3000 2900 30000
K8*11*10 TN 39241/8 1.7 8 11 10 3830 3950 30000
K8*11*13 TN 49241/8 1.8 8 11 13 5000 5700 30000
K8*12*10 TN 29241/8 1.3 8 12 10 4900 4600 30000
9 K9*12*10 TN 39241/9 1.5 9 12 10 4200 4700 30000
K9*12*13 TN 49241/9 1.9 9 12 13 5500 6700 30000
10 K10*13*10 TN 39241/10 1.6 10 13 10 4500 5250 27000
K10*13*13 TN 39241/10 2.1 10 13 13 6000 7600 27000
K10*13*16 TN   2.2 10 13 16 6300 7800 27000
K10*14*10 TN 29242/10 2.9 10 14 10 7000 7900 27000
K10*14*13 TN 39242/10 4.3 10 14 13 8000 9100 26000
K10*16*12 TN 19244/10 3.7 10 16 12 7000 9300 27000
12 K12*15*9 TN   2.7 12 15 9 4120 5210 25000
K12*15*10 TN 39241/12 1.9 12 15 10 4320 5730 25000
K12*15*13 TN 49241/12 2.4 12 15 13 6000 8100 25000
K12*16*8 TN 19242/12 2.9 12 16 8 4200 4700 25000
K12*16*10 TN 29242/12 3.4 12 16 10 6000 6900 25000
K12*16*13 TN 39242/12 3.8 12 16 13 7900 9200 25000
K12*17*13 TN 59242/12 4.4 12 17 13 9300 10000 24000
K12*18*12 TN 19244/12 5 12 18 12 9800 8000 24000
K12*15*20 TN K12*15*20 TN 3.8 12 15 20 8200 12000 25000
14 K14*17*10   4 14 17 10 5100 6800 23000
K14*17*17   6.8 14 17 17 9300 14000 23000
K14*18*10 29242/14 4.8 14 18 10 6800 8300 23000
K14*18*13 39242/14 6.3 14 18 13 8100 9800 23000
K14*18*14   6.8 14 18 14 9200 12000 23000
K14*18*15 49242/14 7.3 14 18 15 10000 13000 23000
K14*18*17 59242/14 8.1 14 18 17 10500 13900 23000
K14*20*12 19243/14 8.6 14 20 12 990 10500 220, 00
15 K15*18*14   5.3 15 18 14 7500 11000 23000
K15*18*17   6.4 15 18 17 9600 15900 23000
K15*19*10 29242/15 5.1 15 19 10 7200 9000 22000

轴径 Shaft Diameter 轴承型号 Bearing Designation 重量 Mass 近似 Approx 外形尺寸 Boundary Dimensions 基本额定负荷 Basic Load Rating 极限转速 Limiting Speed
现行的 Current 原型号 Oreginal Code Fw Ew Bc 动 Cr Dynamic 静Cor Static 油润滑 Oil
mm g mm N rpm
15 K15*19*13 39241/15 7 15 19 13 8300 9800 22000
K15*19*17 59241/15 8.8 15 19 17 10300 15000 22000
K15*19*24 ZW 79241/15 10.5 15 19 24 12800 20100 22000
K15*20*13 29242/15 8.9 15 20 13 9700 11000 22000
K15*21*12 19243/15 10 15 21 12 10000 13000 22000
K15*21*15 39242/15 13 15 21 15 13800 16000 22000
K15*21*21   18.2 15 21 21 18000 24000 22000
16 K16*20*10 29241/16 5.7 16 20 10 7600 9700 22000
K16*20*13 39241/16 7.1 16 20 13 8700 11300 22000
K16*20*17 59241/16 9.2 16 20 17 11200 16300 22000
K16*21*10 19242/16 3.7 16 21 10 9000 12000 22000
K16*22*12 19243/16 10.9 16 22 12 11000 12000 21000
K16*22*13   11.9 16 22 13 12000 13400 21000
K16*22*16   13.7 16 22 16 14300 17000 21000
K16*22*20 49243/16 16.7 16 22 20 18000 22300 21000
K16*23*14 19244/16 20 16 23 14 19000 21000 19000
K16*24*20 19245/16 24.9 16 24 20 21100 23000 20000
17 K17*21*10 29241/17 5.6 17 21 10 7900 10100 21000
K17*21*13 39241/17 7.5 17 21 13 10000 14100 21000
K17*21*17 59241/17 9.5 17 21 17 12000 17400 21000
K17*23*14 29243/17 11.5 17 23 14 11000 15000 21000
18 K18*22*10 29241/18 6.1 18 22 10 8200 9900 20000
K18*22*13 39241/18 7.7 18 22 13 9000 12100 20000
K18*22*17 59241/18 10.8 18 22 17 11900 17600 20000
K18*24*12 19243/18 11.6 18 24 12 11200 12900 20000
K18*24*13   12.6 18 24 13 12900 14900 20000
K18*24*13.5   13 18 24 13.5 12900 14900 20000
K18*24*20 49243/18 19 18 24 20 20000 26500 20000
K18*25*14   14.9 18 25 14 16500 18800 20000
K18*25*22   24.3 18 25 22 22900 28400 20000
K18*26*14   19 18 26 14 18000 20000 18000
K18*28*16 19244/18 24 18 28 16 19000 18400 19000
19 K19*23*13   8.2 19 23 13 9300 13000 20000
K19*23*17   11.1 19 23 17 12000 18600 20000
20 K20*24*10 29241/20 6.5 20 24 10 8700 12100 19000
K20*24*12   8 20 24 12 9600 13800 19000
K20*24*13 39241/20 8.9 20 24 13 9600 13800 19000
K20*24*17 59241/20 11.2 20 24 17 12400 20000 19000
K20*26*12 19243/20 13.2 20 26 12 13100 15700 19000


轴径 Shaft Diameter 轴承型号 Bearing Designation 重量 Mass 近似 Approx 外形尺寸 Boundary Dimensions 基本额定负荷 Basic Load Rating 极限转速 Limiting Speed
现行的 Current 原型号 Oreginal Code Fw Ew Bc 动 Cr Dynamic 静Cor Static 油润滑 Oil
mm g mm N rpm
20 K20*26*16 K9249/20 17.5 20 26 16 18000 25000 1850019000
K20*26*17 39241/20 18.2 20 26 17 18700 25500 19000
K20*26*20 49243/20 22 20 26 20 20600 28500 18000
K20*28*20 19245/20 26.8 20 28 20 23400 28000 18000
K20*28*25 29245/20 36.2 20 28 25 30000 28500 18000
K20*30*30 39245/20 56 20 30 30 35000 41000 19000
21 K21*25*13   9 21 25 13 9600 14500 19000
K21*25*17   12 21 25 17 12800 21000 18000
22 K22*26*10 29241/22 7.1 22 26 10 8700 12900 18000
K22*26*13 39241/22 9.4 22 26 13 10000 15400 18000
K22*26*17 59241/22 12.1 22 26 17 13100 22100 18000
K22*27*13 29242/22 10.8 22 27 13 14000 23000 18000
K22*28*17 39243/22 19.7 22 28 17 19000 26500 19000
K22*28*23 59243/22 26 22 28 23 20000 27000 17000
K22*29*16 19244/22 22.2 22 29 16 19500 25000 17000
K22*30*15 TN   14.4 22 30 15 19600 22900 18900
K22*30*20 19245/22 28 22 30 20 21000 23500 16000
K22*32*24   43.4 22 32 24 33500 39500 15000
23 K23*35*16 TN   30 23 35 16 24000 23400 17000
24 K24*28*10   8.1 24 28 10 9400 14300 17000
K24*28*13   10.1 24 28 13 10500 17000 17000
K24*28*17 9243/24 13.2 24 28 17 14000 24500 16000
K24*29*13   13.5 24 29 13 13100 19100 16000
K24*30*17   21.5 24 30 17 19000 27000 16000
K24*30*31   39.1 24 30 31 27000 43000 16000
25 K25*29*10 29241/25 8.3 25 29 10 9700 14900 16000
K25*29*13 39241/25 10.4 25 29 13 10800 17900 16000
K25*29*17 59241/25 13.7 25 29 17 14500 25500 16000
K25*30*13 29242/25 12.9 25 30 13 14100 21300 16000
K25*30*20 59242/25 20.5 25 30 20 21100 28000 16000
K25*30*25   21 25 30 25 21700 40400 15000
K25*30*26 52.436 21.6 25 30 26 20100 26500 15000
K25*31*17 39243/25 21.8 25 31 17 19000 28000 16000
K25*31*21 39243/25 26.2 25 31 21 24100 37500 16000
K25*32*16 19244/25 24.5 25 32 16 20500 27500 15000
K25*33*20 19245/25 32 25 33 20 28000 37500 15000
K25*33*24 29245/25 38.7 25 33 24 33900 46500 15000
K25*34*18   32 25 34 18 48000 67000 15000
K25*35*30 39245/25 65.5 25 35 30 46500 61500 14000



轴径 Shaft Diameter 轴承型号 Bearing Designation 重量 Mass 近似 Approx 外形尺寸 Boundary Dimensions 基本额定负荷 Basic Load Rating 极限转速 Limiting Speed
现行的 Current 原型号 Oreginal Code Fw Ew Bc 动 Cr Dynamic 静Cor Static 油润滑 Oil
mm g mm N rpm
25 K25*30*36 ZW   27 25 30 36 21000 35000 14000
26 K26*30*10   9 26 30 10 9500 15500 16000
K26*30*13   11.4 26 30 13 11100 18700 16000
K26*30*17   15 26 30 17 14700 27000 16000
K26*31*13   9 26 31 13 12400 18400 15000
K26*30*22   12.3 26 30 22 15200 28000 16000
27 K27*32*17   29 27 32 27 16000 34000 17000
28 K28*32*16.5   16 28 32 16.5 15000 32400 14000
K28*32*17 9242/28 18.2 28 32 17 15000 32400 14000
K28*33*13 29241/28 15.2 28 33 13 14800 23600 14000
K28*33*17 49241/28 19.5 28 33 17 19100 33000 14000
K28*33*27 TN 79241/28 19 28 33 17 22800 40500 14000
K28*34*17 39242/28 24.2 28 34 17 21300 35000 14000
K28*35*16 19243/28 26 28 35 16 21000 29000 14000
K28*35*18   31 28 35 18 23500 33500 14000
K28*35*20 29243/28 35 28 35 20 24000 34000 14000
K28*35*27   47 28 35 27 34500 54500 14000
K28*36*16   40 28 36 16 34000 47000 11000
K28*40*18   50 28 40 18 33000 36500 12000
K28*40*25   71 28 40 25 45000 54500 12000
30 K30*34*13   14.6 30 34 13 11800 21200 13000
K30*35*13 29241/30 16.3 30 35 13 15100 25000 13000
K30*35*17 49241/30 21.3 30 35 17 19100 33500 13000
K30*35*27 19241/30 33.3 30 35 27 30000 58500 13000
K30*37*16 29244/30 26.4 30 37 16 22500 33000 13000
K30*38*25   43 30 38 25 16000 39000 13000
K30*40*18 49243/30 44 30 40 18 31500 39500 12000
K30*40*30   78 30 40 30 48500 68500 13000
K30*35*26   32 30 35 26 23500 43500 12000
32 K32*37*13 29241/32 18.3 32 37 13 15000 25000 12000
K32*37*17 49241/32 22.4 32 37 17 19400 35000 12000
K32*37*27 19241/32 36.7 32 37 27 29500 59500 12000
K32*37*28 TN   22.3 32 37 28 23100 43000 12000
K32*38*16   25 32 38 16 21000 34000 12000
K32*38*20 49242/32 31 32 38 20 26000 44500 12000
K32*38*26 TN   25.2 32 38 26 27000 46500 12000
K32*39*16 19243/32 36.7 32 39 16 23500 35000 12000
K32*39*18   37.2 32 39 18 26000 40500 12000
K32*40*20 19244/32 48 32 40 20 37000 40500 12000

打印此页】 【返回
